Линия Рифей-Полюс-5.0-550

3 370 000 руб. с учетом НДС 20%

Камень пустотелый 390х190х188 мм: 530 шт/час
Плитка тротуарная 200х100 мм кв. м: 50 м2/час

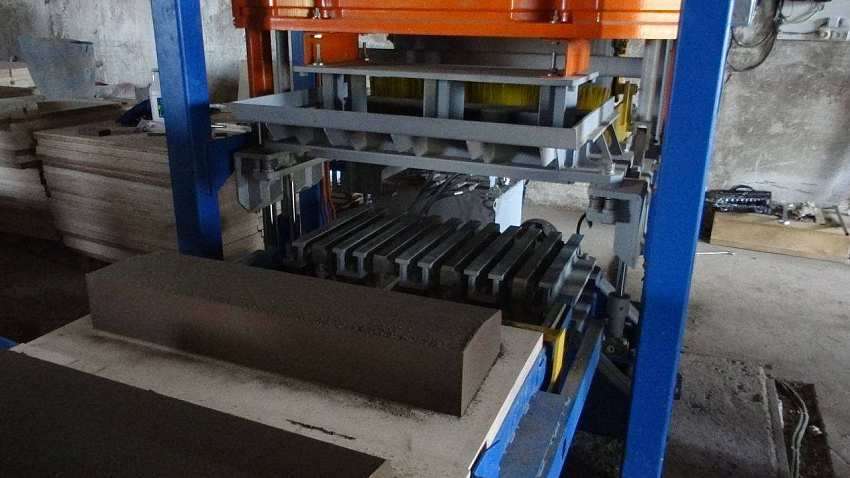

Камень бордюрный 1000×300×150 мм: 70 шт/час

Технические характеристики:

Установленная мощность: 37 кВт
Масса: 7 500 кг
Длина: 7.5 м
Ширина: 7.5 м
Высота: 3 м
Режим работы: полуавтомат
Гарантия: 2 года
Информация о предоплате: Предоплата 100%

Особенности:

1. Высокая степень защиты от «Человеческого фактора»;
2. Простота в эксплуатации, адаптирован к любому уровню квалификации рабочих;
3. Дорожный бордюр ГОСТ и 2-х слойная плитка;
4. Высокое качество продукции за счет применения «ударной вибрации»;
5. Лидер по соотношению цена/качество/производительность!

Оставьте заявку

мы отправим Вам цены, условия и сроки поставки

Имя
Телефон
Электронный адрес
Введён некорректный e-mail
Текст сообщения
Пройдите проверку:*
loading...
Необходимо ваше согласие на обработку персональных данных

Описание

Комплект оборудования для изготовления строительных изделий- линия Рифей-Полюс-5,0-550 (где 5,0-транспортер крутонаклонный, длиной 5 метров; 550-бетоносмеситель горизонтальный одновальный, объемом 550 литров)-это мощный производственный комплекс, который предназначен для производства строительных изделий таких как: стеновые камни, облицовочные камни, тротуарная плитка, бордюрные камни и элементы благоустройства, с помощью метода вибропрессования бетонных смесей.

Функционально весь комплекс (см. рисунок) состоит из следующих частей:
 - Дозатор компонентов смеси 1. Предназначен для дозирования заполнителя, цемента и воды.
 - Смеситель 2. Предназначен для смешивания компонентов смеси.
 - Конвейер ленточный 3. Предназначен для подачи готовой бетонной смеси в модуль загрузки смеси.
 - Модуль загрузки смеси 4. Предназначен для подачи бетонной смеси в матрицу вибропресса.
 - Вибропресс 5. Предназначен для формования бетонных изделий на поддоне.
 - Поддоны 6. Предназначены для формования и транспортирования бетонных изделий
 - Модуль подачи поддонов 7. Предназначен для смены поддонов в вибропрессе.
 - Стеллаж 8. Предназначен для накопления поддонов с готовыми бетонными изделиями и транспортирования их в пропарочную камеру.
 - Пульт управления 9. Предназначен для управления работой модуля загрузки смеси, вибропресса, модуля подачи поддонов и установки насосной.
 - Установка насосная 10. Предназначена для подачи масла под давлением в гидросистему комплекса.
Схема вибропресса Рифей-Полюс
Изображение Название & Состав Цена
Вибропресс Рифей Полюс
Вибропресс Рифей Полюс

  1. Формующий блок Рифей Полюс
  2. Модуль загрузки смеси
  3. Модуль подачи поддонов
  4. Маслостанция
  5. Пульт управления полуавтоматический
  6. Пуансон-матрица (1 шт, стоимостью 140 т.руб.)
  7. Стеллаж (1 шт)
  8. Траверса съёма стеллажей
  9. Поддон технологический (12 шт)

2 490 000 руб.
с учетом НДС 20%
Бетоносмеситель СГ-550
Бетоносмеситель СГ-550

1. Одновальный горизонтальный смеситель СГ-550 (объем 550 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемно-весовой
5. Дозатор цемента - весовой (до 300 кг)
6. Дозатор заполнителя - объемный (до 480 литров)
7. Проточный дозатор воды
8. Пульт управления
9. Руководство по эксплуатации

675 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
Конвейер ленточный КЛ-500-5,0

1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

205 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки

Базовый комплект поставки
Изображение Название & Состав Цена
Подъёмник (Снижатель) бесстеллажный
Подъёмник (Снижатель) бесстеллажный

1. Модуль загрузки поддонов в подъемник

2. Подъемник поддонов (2 поддона в ряду, Плитка - 14 рядов, Блок - от 6 до 10 рядов, Бордюр - от 6 до 8 рядов)

3. Пульт управления (опция)

4. Установка насосная/маслостанция (опция)

от 440 000 руб.
с учетом НДС 20%
Модуль цветного слоя
Модуль цветного слоя

1. Модуль цветного слоя
2. Пульт управления
3. Комплект сборочно монтажный
4. Руководство по эксплуатации

211 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 1 670 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 960 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 280 рублей/штука

от 280 руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

65 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-2
Растариватель цемента РЦ-2

1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель

281 000 руб.
с учетом НДС 20%
Силос цемента СЦ-26
Силос цемента СЦ-26

1. цементная банка

2. лестница с ограждением

3. ограждение верхней площадки

4. труба для закачивания цемента

5. ручная поворотная заслонка

6. вибратор для сводообрушения

7. руководство по эксплуатации

315 000 руб.
с учетом НДС 20%

Дополнительные опции

.

Технические характеристики

Продолжительность одного цикла формования 30-45 сек
Высота формуемых изделий 40-250 мм

Производительность комплекса при изготовлении:
камней пустотелых 390х190х188 мм - 530 шт./час
камней перегородочных 120мм - 720 шт./час

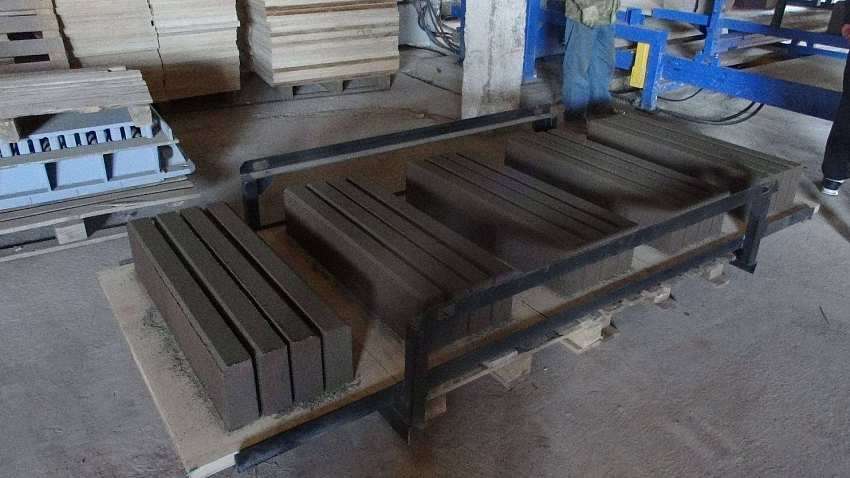

камней бортовых БР 100.30.15 - 70 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 2500 шт./час (50 м2)

Размеры поддона для формования 1150х600х40 мм
Размеры зоны формования на поддоне 1000х500 мм
Обслуживающий персонал 3-4 чел

Потребляемая электроэнергия:
 напряжение 380±10% В
 частота 50 Гц
 установленная мощность 37 кВт
Расход воды 45 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа

Габаритные размеры комплекса:
 Длина - 7500 мм
Ширина - 8000 мм
Высота - 3000 мм
Масса комплекса 7500 кг

Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.
Организация производства Рифей-Полюс

План фундамента

План фундамента Рифей-Полюс
